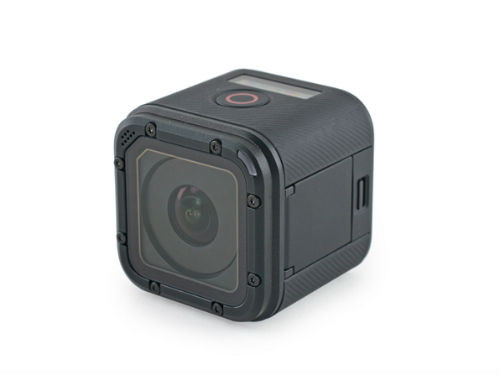

GoPro日前发布了自家历史上最小的运动相机，体积缩小了一半，74克的重量也减轻了40%，但规格丝毫不弱，支持1440p@30FPS、1080p@60FPS、720p@120FPS视频拍摄和800万像素拍照，10米深度防水，microSD卡插槽、microUSB接口并支持Wi-Fi。

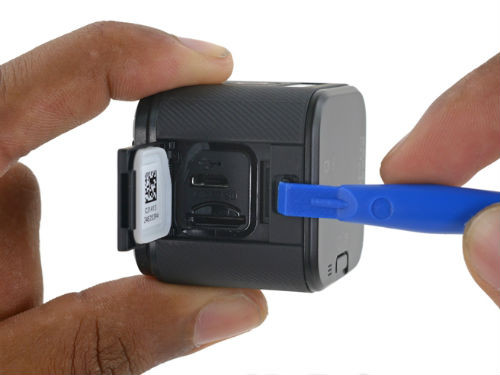

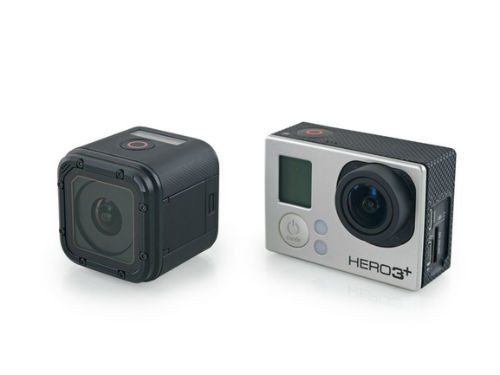

对比Hero3+，体积大为减小，接口几乎相同只是不再使用miniUSB，同时接口都封闭在防水暗门之内，Hero3+上的弹出式盖子则很容易丢失。
这个暗门徒手还真不太容易打开，最好借助一些工具。

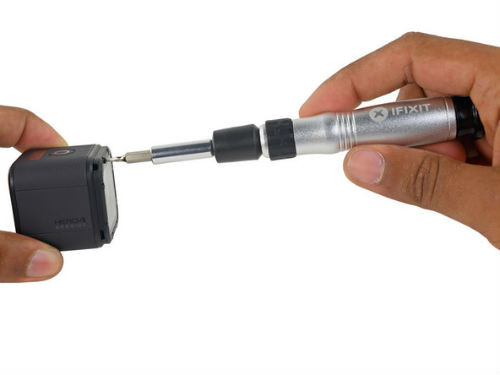

前面是一圈T4梅花型标准螺丝。防水产品一般都会用胶水固定封闭，Hero4 Session敢用螺丝还是比较大胆的。

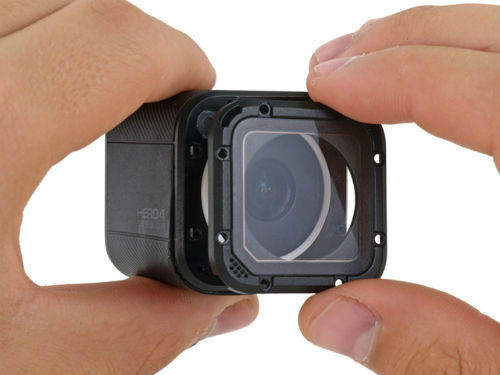

取下螺丝，镜头盖就可以拿下来了。万一坏了也很容易更换。

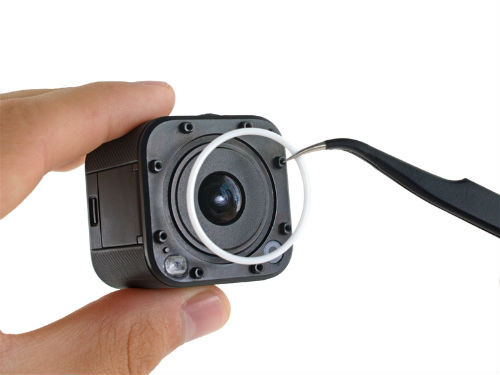

用于固定和封闭的O型垫圈。

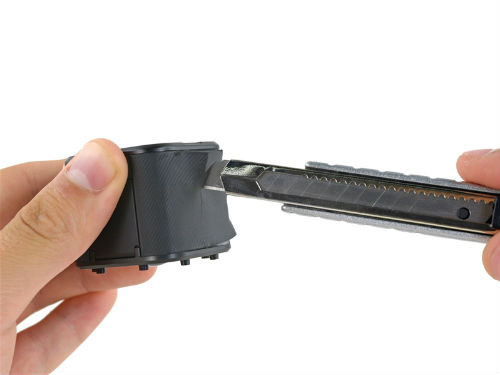

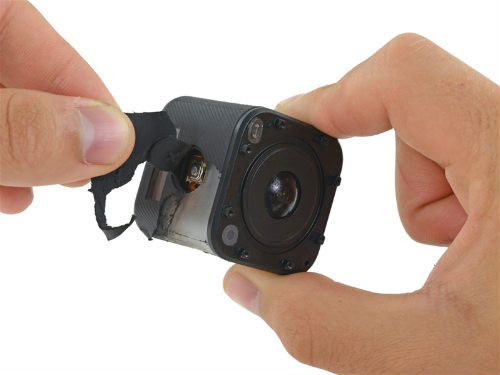

周围的这一圈橡胶就没办法了，只能暴力刀割。
隐藏在里边的微动开关。

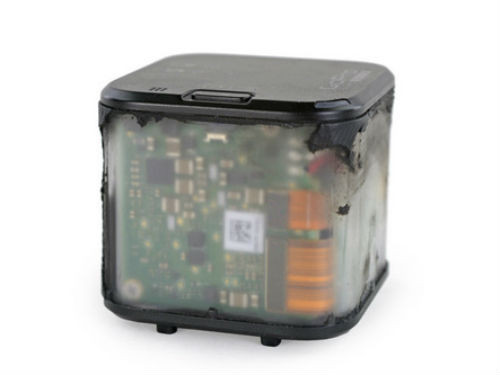

费劲半天，终于都割掉了，露出了半透明塑料壳，隐约可以看到内部的电路板。
但是没有找到任何螺丝、卡扣什么的，非暴力是打不开的了。

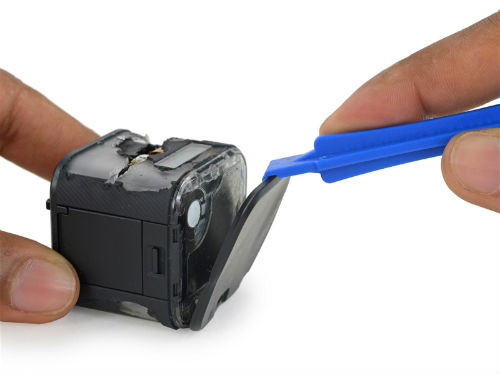

有没有其他进入的途径呢?看看这边，答案还是否定的。

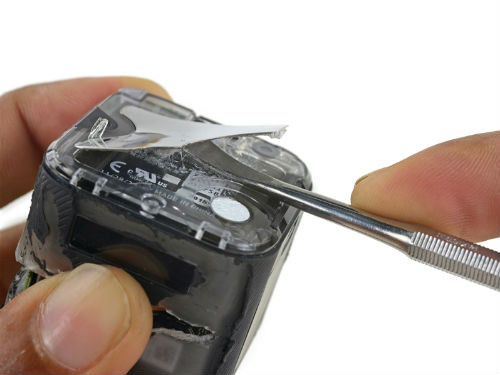

还必须翘掉这块金属片。

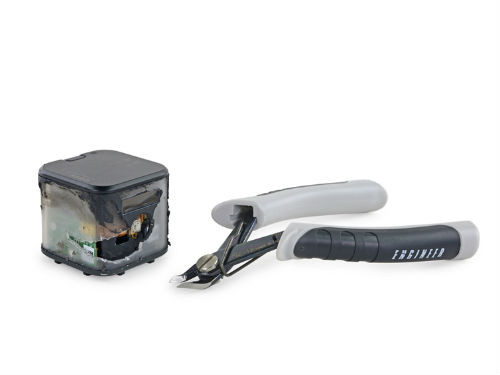

已经没法看了，不过也真找不到不破坏的拆解方法。

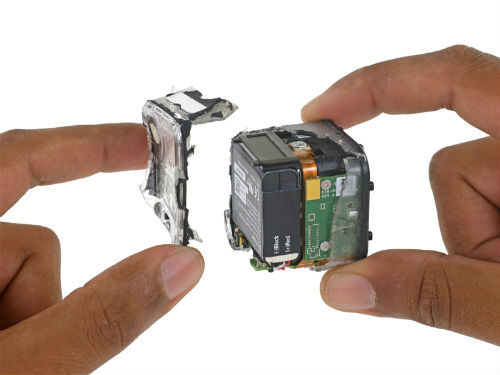

你以为这就够麻烦了?内部模块依然牢不可破，不得已动用切割机。
终于可以拿下电路板看看了。

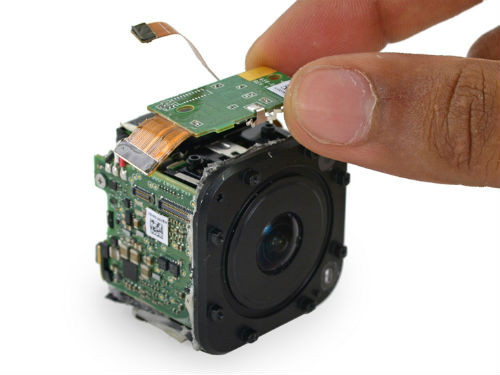

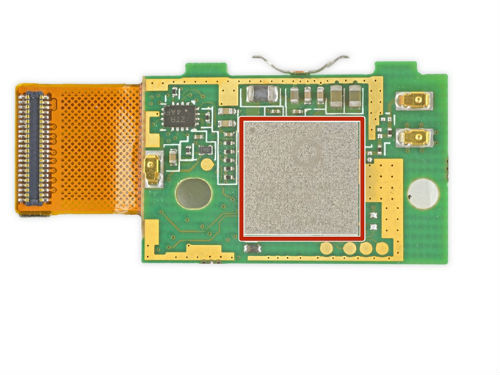

这是一块通信子卡，使用了高通QCA6134X-AM2D Wi-Fi/蓝牙无线控制器。
不过背面是空荡荡的。

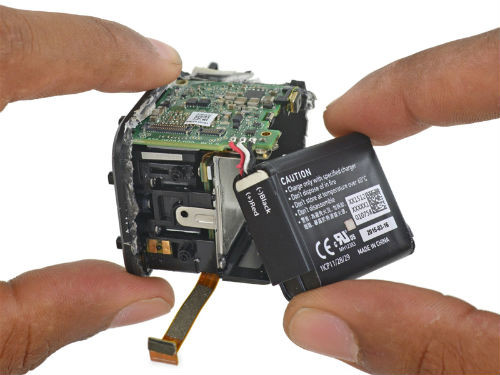

电池焊接在了主板上，还用胶水粘在了支架上。

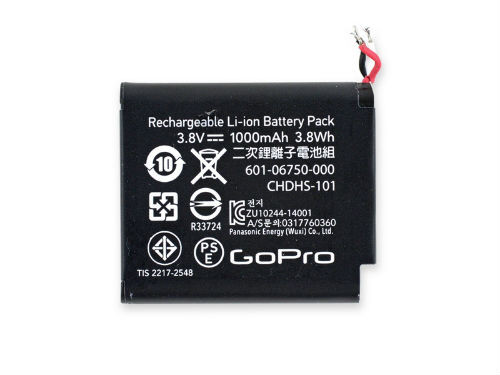

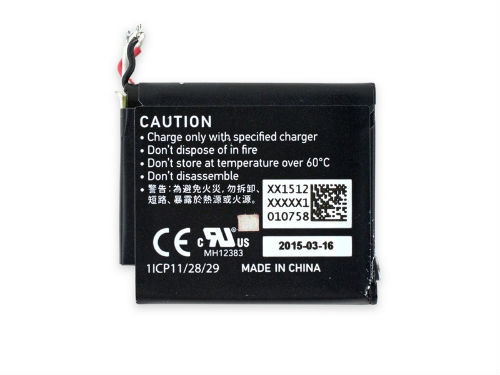

电池规格3.8V、1000mAh、3.8Wh，基本上和Hero3+差不多，略小于Hero4 1160mAh，估计能用两个小时。

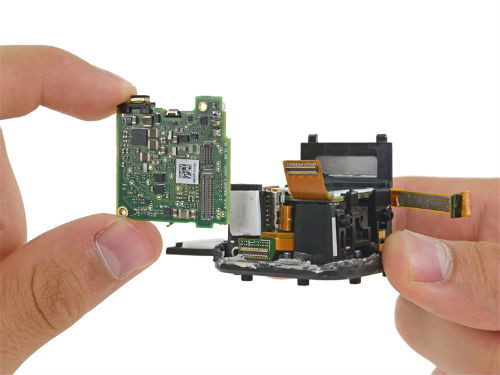

终于可以拿下主板了。

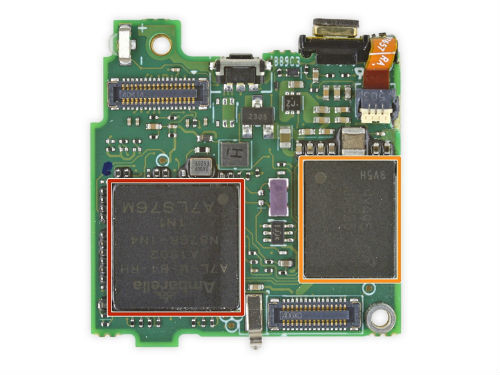

红色框内是Ambarella A7LS视频与图像处理器，橙色框内是美光JWB25 NAND闪存、LPDDR2内存统一封装芯片。

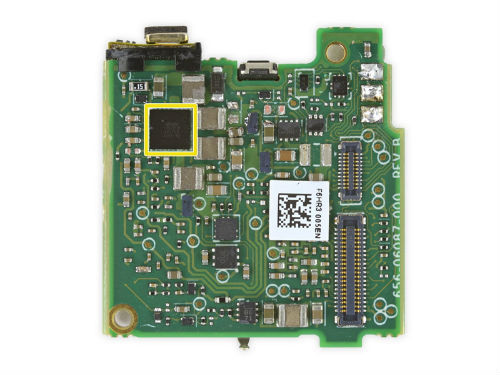

反过来，黄色框内是AMS AG AS3715电源管理单元。就这么几个芯片。

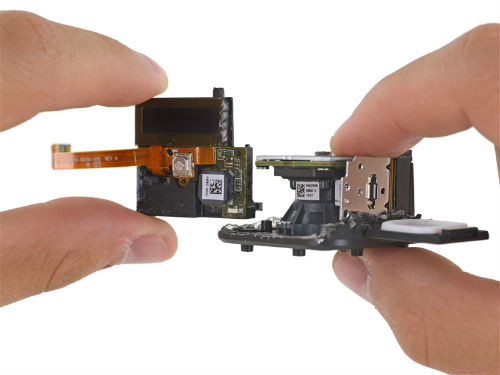

显示屏与电源、拍摄按钮，操作的都在这边。

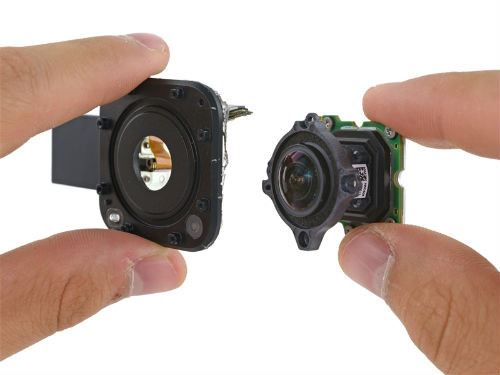

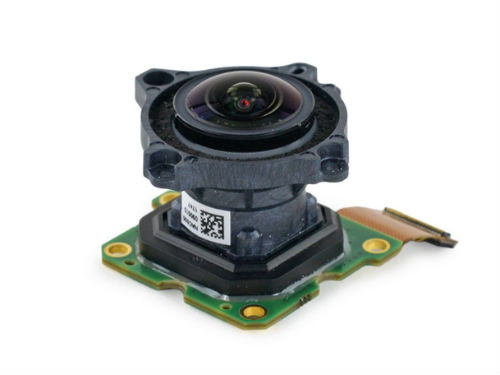

终于接触到它的“心脏”了。

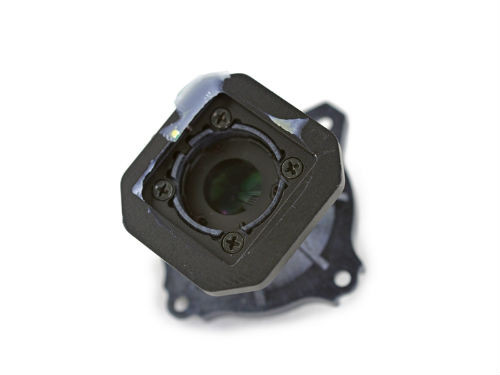

F/2.8光圈，超宽视角，畸变更少。

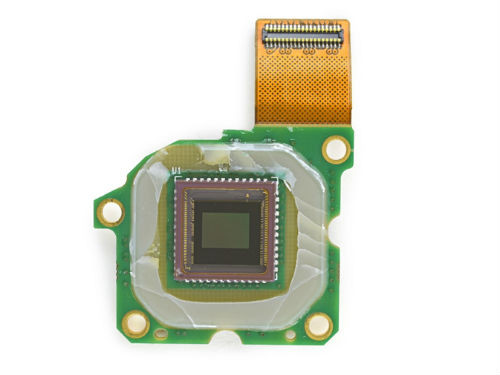

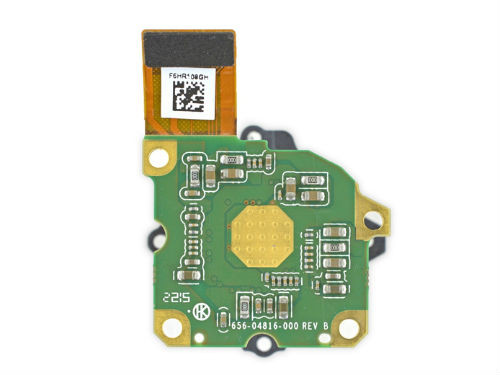

图像传感器被一圈胶水牢牢固定在了电路板上，无法取下。尺寸大约是4.5×3.4毫米，对应着1/3.2英寸规格。
800万像素，最高支持到1440p@30FPS，不像Hero4上的1200万像素传感器可以支持4K录制。

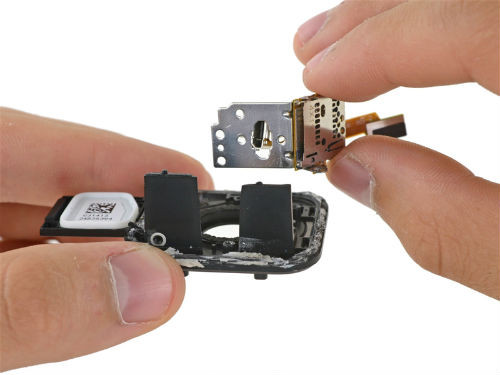

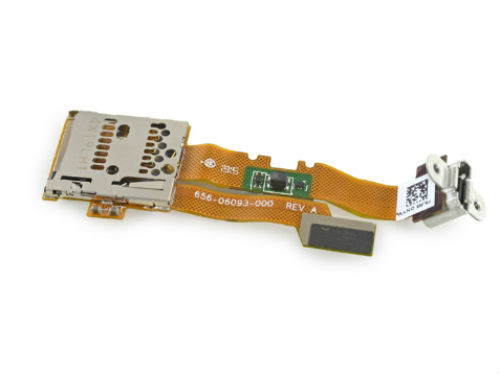

最后是microSD卡插槽和micro-USB接口。
它去掉了附件接口，无法外接液晶屏或第二电池。
整体X光照片。
这个蘑菇云一样的东西，就是多组镜头。
这是电池部分。

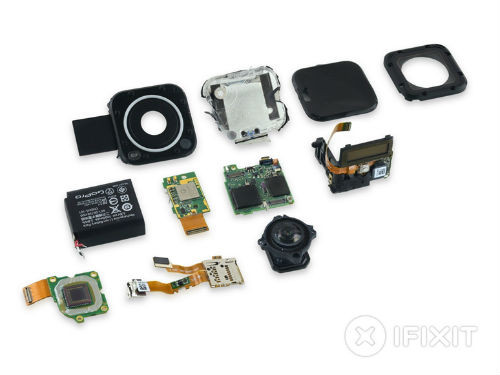

所有零部件合影。
Surface Pro一个级别难伺候的主儿，除了外部螺丝之外，内部几乎牢不可破，根本不存在任何轻松维修的可能。当然，一般它也不会坏。
